ED-VESA-B
VESA可旋转壁挂支架
规格参数
| 机械参数 | |
|---|---|
| 材质 | 铝合金+冷轧钢 |
| 颜色 | 黑色 |
| 重量 | 约326g |
| 承重 | 10kg (Max) |
| 安装孔距 | 50mm/75mm/100mm |
| 贴墙距离 | 85mm |
| 安装方式 | 壁挂安装 |
产品尺寸
订购编码
| 型号 | 描述 |
|---|---|
| ED-VESA-B | 适用于ED-MONITOR的VESA可旋转壁挂支架 |
包装清单
- 1 x ED-VESA-B（带4颗M6*40的螺钉、4个M6*40的塑料膨胀管、4颗M4*5的螺钉、1个铆钉、2个垫圈和1个手柄螺丝）
安装
安装部件：
| 编号 | 名称 | 数量 |
|---|---|---|
| ① | ED-VESA-B | 1 |
| ② | ED-MONITOR（不包含） | 1 |
前提条件：
已获取电钻、铅笔、锤子、螺丝刀等工具。
操作步骤：
- 根据支架底板的螺丝孔间距，使用铅笔在墙上标记出4个安装孔的位置。

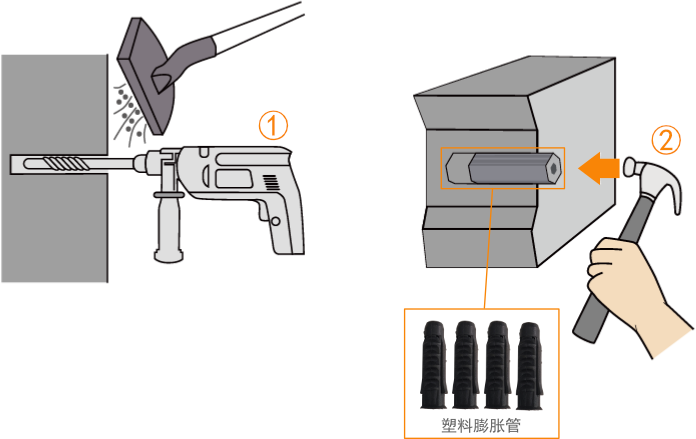

- 使用电钻在标记的安装孔位置打4个孔，再使用锤子将4个塑料膨胀管分别敲入安装孔中。

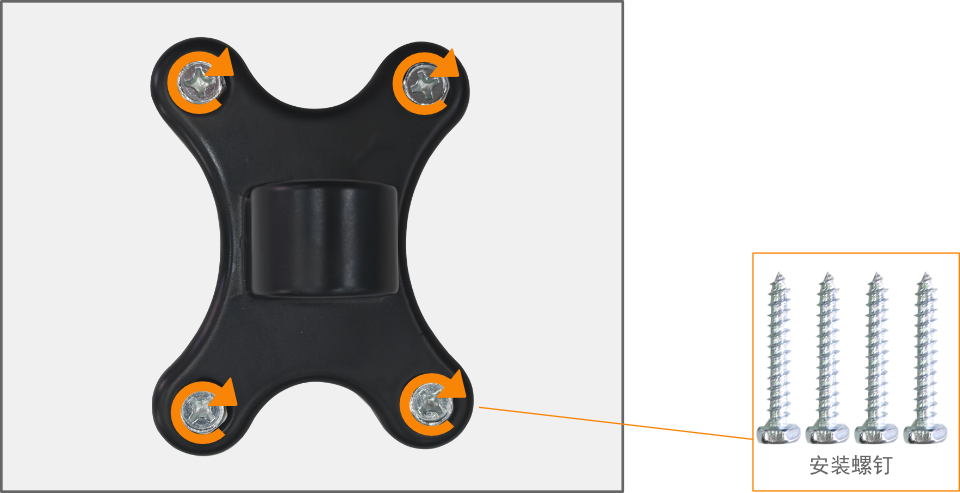

- 将支架底板的4个螺丝孔对准墙上塑料膨胀管的孔位，再插入底板的安装螺钉（M6*40）并使用螺丝刀顺时针拧紧，将支架底板固定在墙上。
- 将支架面板的4个螺丝孔对准ED-MONITOR的4个VESA安装孔，再插入4颗安装螺钉(M4*5)并使用螺丝刀顺时针拧紧，将支架面板固定在MONITOR的背面。
提示
ED-MONITOR的VESA安装孔的间距为75mm。
- 参照下图支架面板和底板的固定方式，将已安装ED-MONITOR的支架面板通过铆钉、手柄螺钉和垫圈将其固定在墙上的支架底板上。
- 左右旋转已安装ED-MONITOR的支架面板，调整安装后的角度。
