ED-BKT-1L2U
适用于室外网关ED-GWL2110的抱杆支架
规格参数
| 基本参数 | |
|---|---|
| 材质 | 铁 |
| 颜色 | 银色 |
| 厚度 | 2.5mm |
| 表面处理 | 达克罗 |
| 盐雾测试 | 200小时 |
| 适用场景 | 室外 |
| 重量 | 约40g |
| 尺寸 | 127mm x 76mm x 78mm |
| 安装方式 | 抱杆 |
| 抱杆内径 | ∅25mm ~ ∅50mm |
| 承重 | 20Kg |

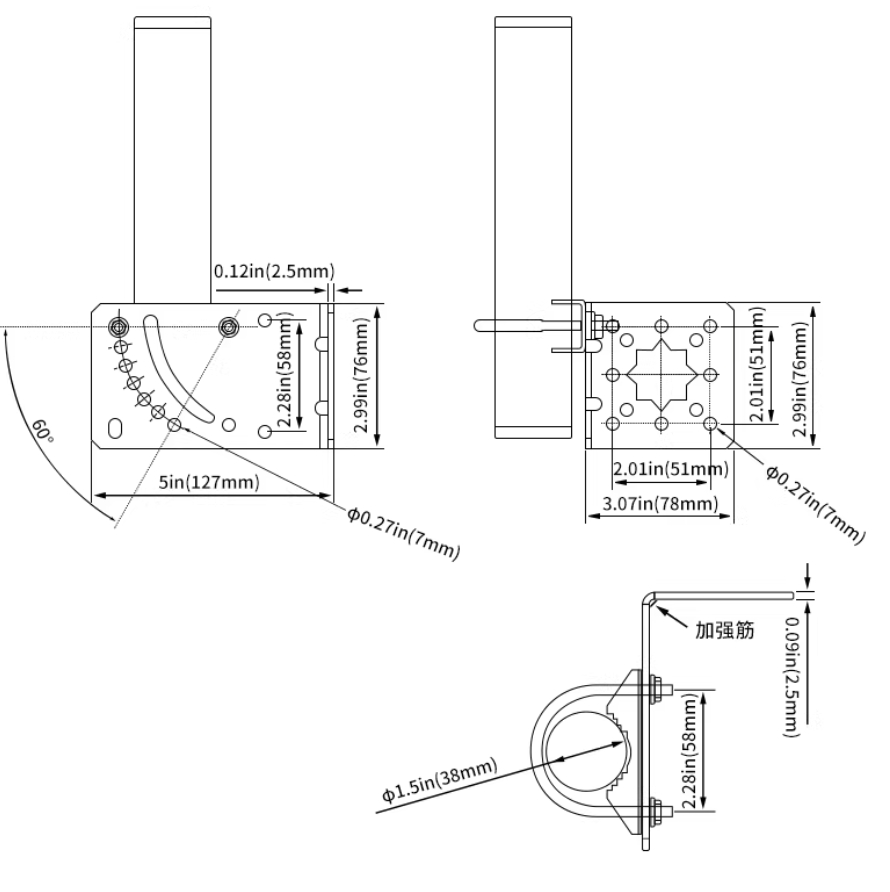

产品尺寸
订购编码
| 型号 | 描述 |
|---|---|
| ED-BKT-1L2U | 适用于室外网关ED-GWL2110的抱杆支架 |
包装清单
- 1 x ED-BKT-1L2U (包含1 x L型支架、2 x U型支架、2 x 管夹、4 x 平垫圈、4 x M6螺母、4 x 弹垫圈、4 x 带垫圈的M6螺钉)
安装
安装部件
| 编号 | 名称 | 数量 |
|---|---|---|
| ① | L型支架 | 1 |
| ② | 管夹 | 2 |
| ③ | 带垫圈的M6螺钉 | 4 |
| ④ | U型支架 | 2 |
| ⑤ | M6螺母 | 4 |
| ⑥ | 弹垫圈 | 4 |
| ⑦ | 平垫圈 | 4 |
| ⑧ | ED-GWL2110 (不包含) | 1 |
操作步骤
- 将2个管夹、2个U型支架、4个M6螺母、4个平垫圈和4个弹垫圈安装至L型支架上，安装后的效果如下图。
提示
其中平垫圈、弹垫圈和M6螺母是安装在U型支架上（L型支架的背面，效果图如下），用于调整或者固定抱杆。
- 将L型支架的安装孔对准ED-GWL2110设备底部的螺丝孔位，再插入4颗带垫圈的M6螺钉，使用十字螺钉刀顺时针拧紧，将L型支架固定在ED-GWL2110的底部。
- 根据抱杆的直径，调整L型支架背面的M6螺母，再将支架套在抱杆上，再调整支架背面的M6螺母将支架固定在抱杆上。
:: tip 提示 仅适用于内径为∅25mm ~ ∅50mm的抱杆。 :::
